Definición de conceptos geométricos
Posibles casos de posiciones relativas de sólidos
Estructura de ejecución del Método

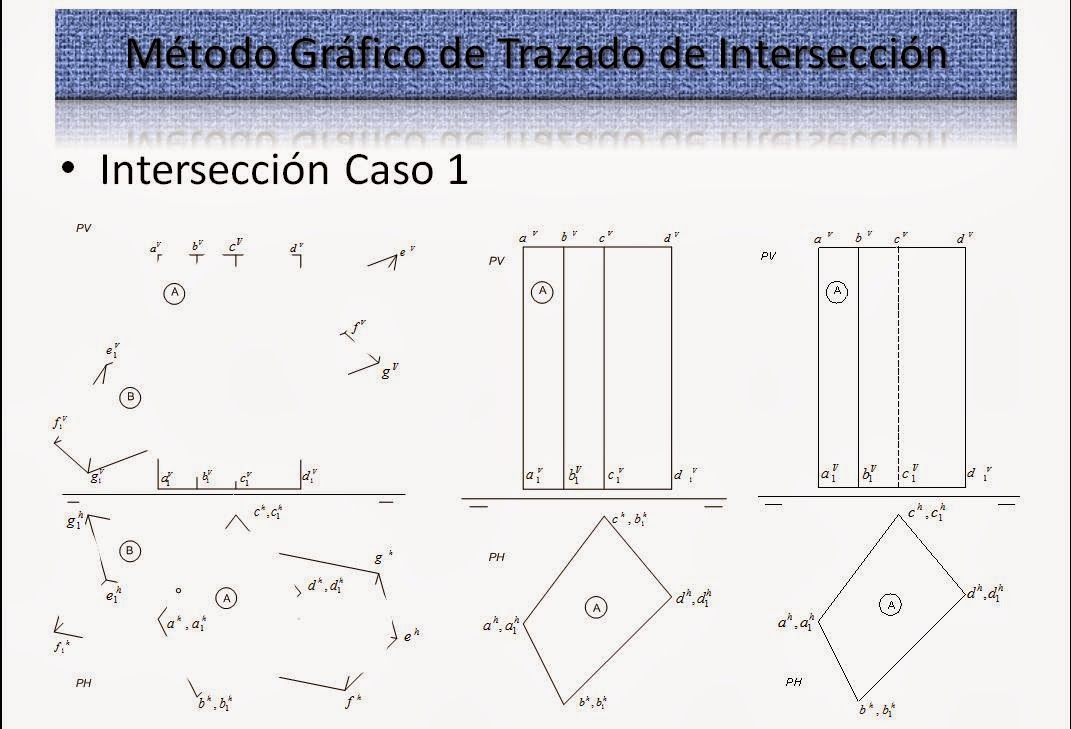

Presentación de caso de estudio donde, desarrollando la primera parte del método definida como Visibilidad Independiente
Definida la Visibilidad Independiente de cada sólido se procede a generar los puntos de intersección, de los cuales se aprovecha la posición de los planos AB, BD, DC y CA generando Puntos Directos de Intersección I1, I2, I3, I4, I5, I6.
Usando otros dos Métodos se consiguen los puntos restantes I7, I8, I9, I10 y se genera la visibilidad relativa de un sólido con respecto al otro sólido, presentando las aristas ocultas de un sólido debido a la posición del otro
Este es el criterio desarrollado para definir la visibilidad de los eslabones
En el caso de eslabonar dos puntos que estén en dos extremos de la proyección del sólido, se usa este criterio de visibilidad
En esta gráfica se presentan los polígonos basales con las aristas libres colocando solo las aristas que interceptan
Luego se colocan sobre los diagramas los puntos de de intersección teniendo el cuidado de colocarlos en los planos correspondientes y sobre los vértices de los polígonos bases que representan las aristas que los contienen
De esta manera se genera la ruta de eslabonamiento que nos ayuda a resolver el problema con toda seguridad
Finalmente este será el resultado del análisis usando el novedoso método.
Ejercicio propuesto para marzo del 2019
Imprima y complete el problema propuesto para desarrollar la intersección, usando la siguiente imagen como guía.
Después de completar, desarrolle la intersección atendiendo los Procedimientos y Normas del Dibujo Industrial.
Solución al problema planteado de Intersecciones de Sólidos
Dibujar Formato Rotulado, colocando: Nombre, Sección, Cédula y Fecha
Si no puede imprimir puede usar los siguientes parámetros para el dibujo completo del ejercicio
